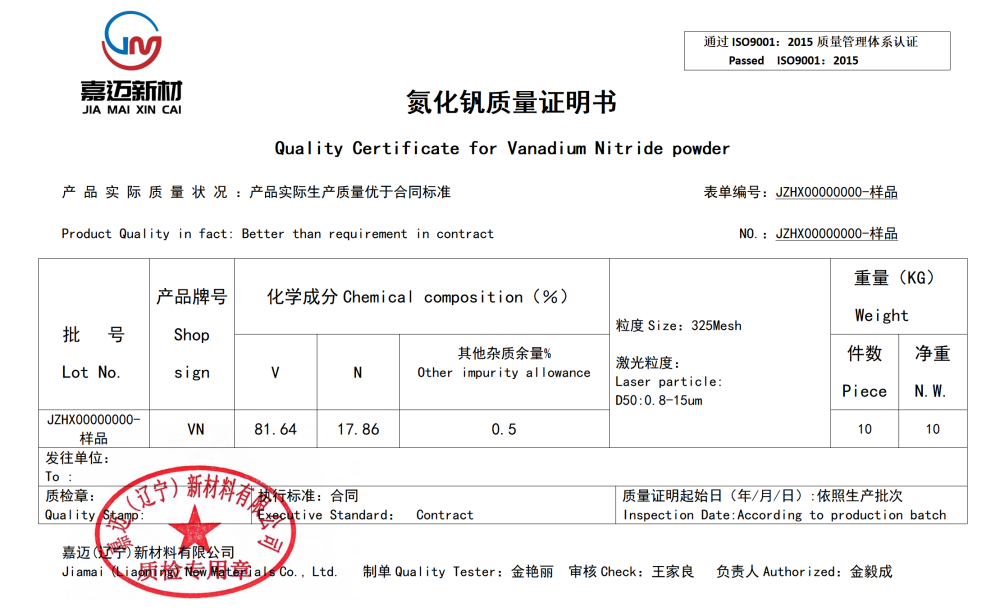

产品名称：氮化钒（VN）

规格：0.8-10um（D50）

形貌：不规则

颜色：黑色

特点：高硬度、高熔点、高导电性、耐磨性热膨胀系数较低、热导率高、良好的热稳定性和化学稳定性

用途：电池、催化剂、光催化、光电子、先进材料等领域

性状：黑色立方结晶粉末
密度（g/mL,25/4℃）：6.13
熔点（ºC）：2360
电阻率（μΩ·cm）：85
热导率（W/(m·K)）：11.3
体膨胀系数（K-1）：8.1×10—6
显微硬度（kg/mm2）：1310

结构介绍

氮化钒有两种晶体结构：一是V3N，六方晶体结构，硬度极高，显微硬度约为1900HV，熔点不可测；二是VN，密度6.13.相对分子质量64.95. [2] 面心立方晶体结构，显微硬度约为1520HV，熔点为2360度。它们都具有很高的耐磨性。

氮化钒，别名是钒氮合金是一种新型合金添加剂，可以替代钒铁用于微合金化钢的生产。

氮化钒添加于钢中能提高钢的强度、韧性、延展性及抗热疲劳性等综合机械性能，并使钢具有良好的可焊性。在达到相同强度下，添加氮化钒节约钒加入量30-40%，进而降低了成本。钒氮合金可用于结构钢，工具钢，管道钢，钢筋及铸铁中。钒氮合金应用于高强度低合金钢中可同时进行有效的钒、氮微合金化，促进钢中碳、钒、氮化合物的析出，更有效的发挥沉降强化和细化晶粒作用。钒氮合金比钒铁具有更有效的强化和细化晶粒作用使用钒氮合金可以节约钒添加量，相同强度条件下钒氮合金与钒铁相比可节约20-40%钒，使用钒氮合金以便钒、氮收得率稳定，减少钢的性能波动。使用钒氮合金非常方便，损耗少。采用高强度防潮包装，可直接入炉。氮化钒是比高钒铁更优的炼钢添加剂，用氮化钒作添加剂，氮化钒中的氮成分可促进热加工后钒的沉淀，使沉淀颗粒更细小，从而更好地改善钢的焊接性和成形性。用作硬质合金原料，生产耐磨和半导体薄膜。是新型高效的钒合金添加剂，可用于生产高强度焊接钢筋、非调质钢、高速工具钢、高强度管线钢等高强度低合金钢产品。钒氮合金与钒铁相比能更有效地强化和细化晶粒，比使用钒铁节约30%～50%的钒，对提高钢的强度，降低炼钢成本有很大作用。用作硬质合金原料，生产耐磨和半导体薄膜。

合成方法：

1.将化学计量的碳和五氧化二钒充分混合，在氯气气氛中于1250℃下进行还原氮化反应，即可制得氮化钒。也可用氮气-氢气混合气与四氯化钒在1400～1600℃反应制得；或用氨气(NH3)与偏钒酸铵(NH4VO3)在1000～1100℃反应制得。

2.采用还原法。将化学计量的炭和五氧化二钒充分混合，在氮气气氛中于1250℃下进行还原氮化反应， 即可制得氮化钒。也可用氮气氢气混合气与四氯化钒在1400～1600℃反应制得；或用氨气（ＮＨ３）与偏钒酸铵（ＮＨ４ＶＯ３）在1000～1100℃反应制得。
